INTERRUTTORI DIFFERENZIALI PURI TIPO B E B+: LA GIUSTA PROTEZIONE PER OGNI APPLICAZIONE
Assicurano la protezione anche con correnti residue continue o con frequenze fino a 20kHz che possono verificarsi nel caso di carichi con convertitori di frequenza garantendo la massima sicurezza al vostro impianto.
Un convertitore di frequenza, in caso di guasto verso terra, genera correnti di dispersione di tipo continuo o ad alta frequenza che i normali differenziali tipo AC e A non sono in grado di rilevare. Queste correnti di dispersione possono essere rilevate solamente dai differenziali tipo B / B+.
L’impiego negli impianti di apparecchiature contenenti convertitori di frequenza è sempre più diffuso, infatti La norma CEI 64-8 raccomanda, in presenza di carichi che possono generare questo tipo di correnti di dispersione, l’utilizzo di interruttori differenziali tipo B che assicurano un’efficace protezione con ogni tipo di corrente di guasto verso terra.
Campi applicativi
Gli interruttori differenziali tipo B si utilizzano negli impianti del terziario e dell’industria in presenza di convertitori di frequenza che alimentano ascensori, impianti fotovoltaici, stazioni di ricarica per veicoli elettrici, apparecchi elettromedicali, gruppi di continuità UPS, macchine utensili, impianti di ventilazione e pompaggio, impianti di saldatura e stampaggio, linee di trasporto e imballaggio.

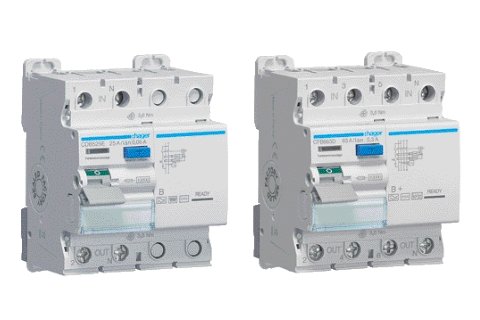

Interruttori differenziali puri tipo B e B+ Hager
La nuova gamma di interruttori differenziali Hager Bocchiotti comprende due soluzioni:
- differenziali tipo B, da utilizzare in caso di elevate correnti di dispersione all'interno del range di frequenze del convertitore ma dove non è necessaria una specifica protezione contro il rischio di incendi. Eventuali interventi intempestivi sono evitati grazie ad una maggiore insensibilità alle frequenze più elevate.
- differenziali tipo B+, da utilizzare dove è necessaria anche una protezione contro il rischio di incendi in presenza di un ampio range di frequenze del convertitore
I differenziali tipo B / B+ assicurano il più elevato livello di protezione che un interruttore differenziale può fornire e sono adatti anche per applicazioni tipiche dei differenziali tipo AC, tipo A e tipo F.
Caratteristiche tecniche
Caratteristiche tecniche
- Corrente nominale > In 16A, 25A, 40A, 63A
- Corrente nominale differenziale > IΔn 30mA, 100mA, 300mA (anche in versione selettiva), 500mA
- Numero di poli > 2P (1P+N), 4P (3P+N)

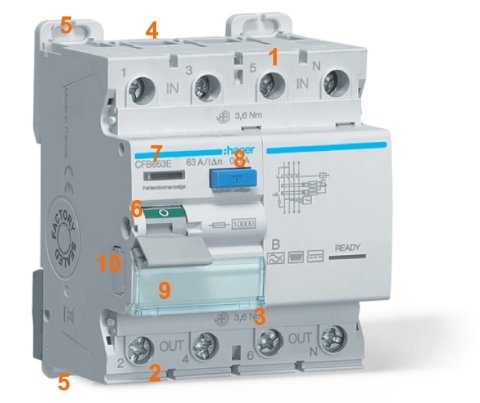

Funzioni e vantaggi
Gli interruttori differenziali puri tipo B Hager presentano le stesse caratteristiche funzionali e i vantaggi che contraddistinguono i prodotti Hager integrandosi perfettamente dal punto di vista estetico e prestazionale con tutti gli altri interruttori della gamma Hager.
- Connessione 16mm2 (cavo flessibile) / 25mm2 (cavo rigido)
- Terminali BI-Connect per cavi e barrette
- Coppia di serraggio 3,6Nm
- Morsetti IP2X
- Doppia clip di fissaggio alla guida DIN
- Indicazione posizione aperto-chiuso
- Indicazione intervento differenziale
- Pulsante di prova intervento differenziale
- Porta cartellino FPL integrato
- Accessoriabili con contatto ausiliario MZ201, contatto di allarme MZ202, bobine di apertura MZ203, MZ204, bobine di minima tensione MZ205, MZ206
